Instalacja elektryczna we współczesnym domu

Marcin Dąbrowski
Marcin Dąbrowski

Korzystamy na co dzień z wielu urządzeń wymagających stałego zasilania energią elektryczną. Instalacje elektryczne muszą więc być coraz bardziej rozbudowane i lepiej zabezpieczone.

Źródłem energii elektrycznej dla większości domów jednorodzinnych jest sieć elektroenergetyczna zarządzana przez lokalne przedsiębiorstwo energetyczne. Budynki jednorodzinne są zaliczane do grupy IV (moc przyłączeniowa powyżej 40 kW, zabezpieczenie przedlicznikowe 63 A) lub V (moc do 40 kW, zabezpieczenie do 63 A. Dom wybudowany na Mazowszu według projektu „Szum morza” pochodzącego z Kolekcji Muratora ze względu na wielkość mocy przyłączeniowej (13 kW) należy do grupy V. Będzie przyłączony do zewnętrznej sieci niskiego napięcia przez tablicę złączową TZ zlokalizowaną w linii ogrodzenia posesji. Znajdują się w niej zabezpieczenia główne. Bezpośrednio nad nią w obudowie przystosowanej do plombowania jest umieszczona tablica licznikowa z układem pomiaru energii elektrycznej czynnej oraz zabezpieczeniem. Lokalizacja oraz rodzaj zabezpieczenia zostały określone przez przedsiębiorstwo energetyczne w warunkach technicznych przyłączenia, o które najlepiej wystąpić jeszcze przed rozpoczęciem załatwiania formalności związanych z budową domu.

Od tablic TZ+TL do tablicy głównej TE (rozdzielnicy) w budynku ułożono kabel zasilający. Poprowadzono go w osłonie z rury elastycznej PEH ø 75 i, jak większość instalacji, wprowadzono do budynku przez płytę fundamentową na etapie robót budowlanych. W domu niepodpiwniczonym wczesne rozplanowanie przebiegu instalacji, jeszcze przed rozpoczęciem betonowania płyty podłogowej, jest szczególnie ważne, ponieważ dzięki temu na późniejszym etapie nie trzeba robić dodatkowych wykopów ani kuć dziur w zaizolowanych fundamentach.

Instalacja elektryczna we współczesnym domu

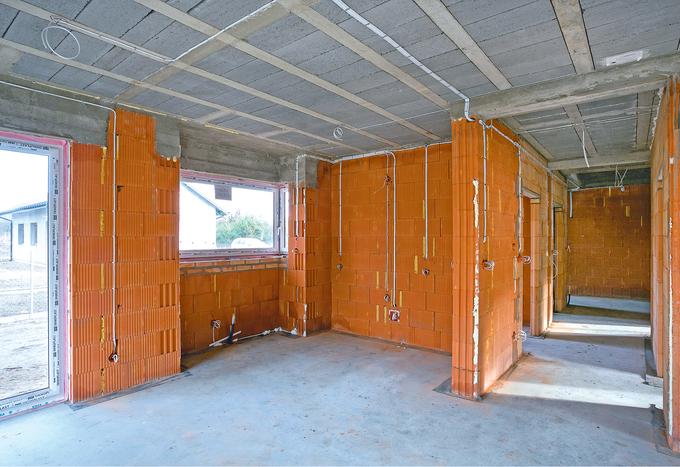

Instalację elektryczną zwykle układa się, gdy dom jest w stanie surowym zamkniętym. Do tego momentu trzeba więc precyzyjnie ustalić jej kształt i ewentualne zmiany w stosunku do pierwotnie wykonanego projektu

fot. Piotr Mastalerz

W artykule znajdziesz:

  • przykładowy schemat instalacji elektrycznej w niedużym domu
  • zasady układania wewnętrznych i zewnętrznych instalacji elektrycznych
  • informację o tym, jaką funkcję pełni rozdzielnica elektryczna i jakie elementy powinny się w niej znaleźć
  • przykładowe oznaczenia kabli elektrycznych
  • zasady połączeń wyrównawczych w instalacjach elektrycznych
  • zdjęcia z montażu instalacji elektrycznej w domu jednorodzinnym
zamkniety
Aby przeczytać cały artykuł, kup dostęp do Muratora ONLINE

Będziesz korzystać z całego Murator.pl, w tym archiwum, dodatków i wydań specjalnych

Wydanie: Murator 7/2016 Tekst Marcin Dąbrowski
Zdjęcia Piotr Mastalerz
